Laboratorio Idraulica Industriale

Il laboratorio di Idraulica Industriale è un ambiente formativo altamente specializzato, progettato per offrire un’esperienza pratica e completa nell’ambito delle tecnologie idrauliche. Grazie alla dotazione di attrezzature professionali e alla possibilità di simulare guasti reali, il laboratorio rappresenta un punto di riferimento per l’apprendimento delle tecniche e delle applicazioni dell’idraulica, sia in ambito industriale sia mobile. Le apparecchiature sono identiche a quelle presenti nei contesti produttivi reali, garantendo un trasferimento di know-how concreto e aggiornato.

Obiettivi Formativi:

• Fornire conoscenze pratiche fondamentali per operare su circuiti idraulici industriali e mobili.
• Sviluppare la capacità di diagnosticare e risolvere guasti in impianti idraulici reali.
• Favorire la comprensione delle tecnologie proporzionali e delle loro applicazioni.
• Permettere la gestione autonoma di regolazioni e tarature di impianti complessi.
• Preparare operatori e tecnici qualificati con competenze immediatamente spendibili.

Finalità Didattiche:

• Integrare teoria e pratica con apparecchiature industriali reali.
• Offrire un ambiente sicuro per esercitazioni e simulazioni.
• Stimolare l’analisi e l’intervento sugli impianti idraulici.
• Promuovere l’apprendimento delle logiche di funzionamento e manutenzione.
• Sviluppare consapevolezza su sicurezza ed efficienza degli impianti.

Dotazioni del Laboratorio:

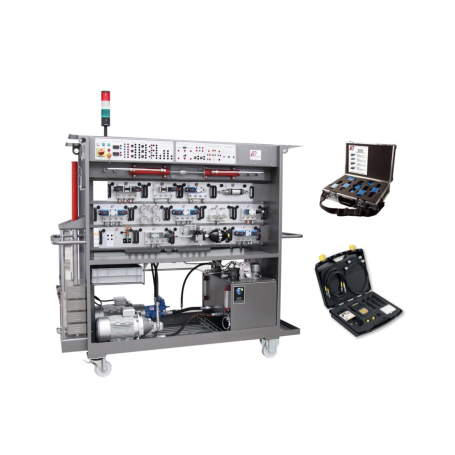

Banco di Prova Monofacciale

• Struttura in acciaio saldato con regolazioni idrauliche dirette, controllo tramite PC e software.
• Componenti CETOP 3 standard, valvole limitatrici piombate, coperture in Lexan e dispositivi anti-frusta.

Postazione di Lavoro

• Piano con guide per 9 moduli idraulici, due cilindri orizzontali contrapposti, connessione rapida.
• Struttura ergonomica e sicura per esercitazioni.

Unità di Potenza Idraulica

• Serbatoio da 70 litri, pompa a ingranaggi da 7,8 cm³, motore trifase da 2,2 kW.
• Manometro 0-160 bar, valvola limitatrice da 100 bar, sistema di filtrazione olio.

Ricevitori Idraulici e Moduli Avanzati

• Modulo R1: cilindro con carico e pesi.
• Modulo R2/R3: cilindri antagonisti con sensori potenziometrici.
• Modulo R4R5CI: motore idraulico con tachimetro e display.

Kit di Diagnostica

• Componenti difettosi per simulare guasti reali come valvole bloccate o regolatori difettosi.

Kit Proporzionale

• Valvole proporzionali e scheda di controllo digitale per esercitazioni su anelli aperti e chiusi.

Data Logger

• Strumento portatile per misurare pressione, portata e temperatura in tempo reale.

Esercitazioni Pratiche:

• Montaggio e taratura di un circuito idraulico di base.
• Diagnosi di guasti simulati con componenti difettosi.
• Controllo proporzionale in anello aperto e chiuso.
• Misurazione dei parametri con data logger.
• Simulazione di applicazioni industriali reali.

Tecnologie e Consulenza:

Tecnologie Utilizzate

• Software per regolazione e acquisizione dati.
• Componenti industriali standard compatibili con il mondo del lavoro.
• Kit per studio dell’idraulica proporzionale e manutenzione predittiva.

Servizi di Consulenza

• Supporto tecnico per installazione e avviamento.
• Formazione personalizzata per docenti e studenti.
