Laboratorio di Idraulica Aeronautica

Il Laboratorio di Idraulica Aeronautica è un ambiente didattico progettato per offrire agli studenti un’esperienza pratica e immersiva nel campo dell’idraulica applicata all’aeronautica. È finalizzato allo sviluppo di competenze tecniche e operative fondamentali per la manutenzione aeronautica, in particolare nei sistemi idraulici di bordo. Grazie all’impiego di strumentazioni professionali, simulazioni realistiche e componenti industriali, gli studenti possono affrontare esercitazioni pratiche in sicurezza, finalizzate alla comprensione, gestione e diagnosi dei sistemi idraulici tipici degli aeromobili.

Obiettivi Formativi:

• Acquisire conoscenze sui sistemi idraulici aeronautici.
• Riconoscere, montare e testare componenti idraulici.
• Saper leggere schemi funzionali e di collegamento.
• Eseguire diagnosi su guasti simulati.
• Familiarizzare con procedure di sicurezza e standard professionali.

Finalità Didattiche:

• Promuovere l’apprendimento attivo attraverso l’uso diretto delle attrezzature.
• Simulare scenari reali di manutenzione.
• Fornire supporti visivi e strumentali per l’analisi dei circuiti.
• Consentire una didattica modulare per diversi livelli di apprendimento.

Attrezzature del Laboratorio:

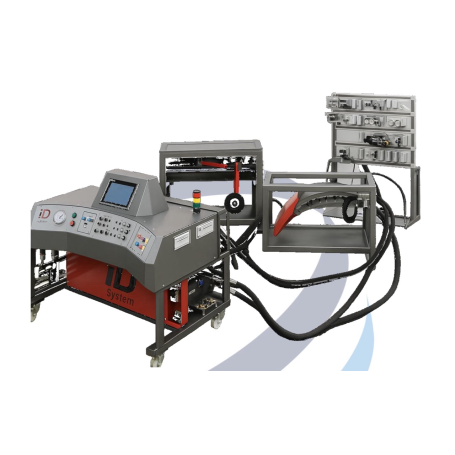

Banco Idraulico per la Manutenzione Aeronautica:

• Due circuiti idraulici indipendenti (principale e secondario).
• Motore da 3kW, pompa da 11 LPM, serbatoio da 70 litri.
• Valvole di sicurezza, filtro di ritorno, termostato.
• Controllo elettrico con sensori, pannello di cablaggio, moduli CETOP.
• Pompa manuale di emergenza e sistema di raffreddamento.

Carrello di Atterraggio:

• • Sistema con cilindri a doppio effetto e sensori.
  • Simula apertura/chiusura del carrello con segnalazioni elettriche e collegamenti idraulici rapidi.

Flap di Controllo del Volo:

• Replica realistica con motore idraulico e vite senza fine.
• Gestione tramite distributori elettrici ON/OFF e proporzionali.
• Automazione con finecorsa e interfaccia elettrica.

Kit di Diagnostica e Simulazione Guasti:

• Componenti difettosi (valvole non funzionanti, elettrovalvole bloccate).
• Utili per esercitazioni diagnostiche.

Data Logger e Sensori:

• Sistema portatile per misurazione di pressione, portata e temperatura.
• Riconoscimento automatico dei sensori collegati.

Kit di Analisi e Campionamento Olio:

• Include microscopio LCD, sistema di filtrazione, membrane, contenitori.
• Guida alla classificazione delle contaminazioni.

Esempi di Esercitazioni Pratiche:

• Collegamento e test di un circuito idraulico completo con simulazione di manovre di volo.
• Diagnostica di guasti simulati su componenti difettosi.
• Misurazione di parametri funzionali con data logger e analisi dei dati.
• Campionamento e analisi dell’olio idraulico per valutare la contaminazione.
• Verifica dell’efficienza e sicurezza dei circuiti, incluse valvole di sicurezza e sistemi di emergenza.

Tecnologie e Consulenza:

Tecnologie Utilizzate:

• • Sistemi idraulici modulari CETOP con componenti industriali.
  • Strumentazione digitale (data logger, sensori, microscopio LCD).
  • Interfacce elettriche e di controllo avanzate (pannelli, PLC, sensori, attuatori).

Servizi di Consulenza:

• • Supporto tecnico per installazione e avviamento.
  • Formazione personalizzata per docenti e studenti.
