Laboratorio idraulica Industriale e Controllo Proporzionale

Il Laboratorio Didattico per l’Idraulica Industriale e il Controllo Proporzionale è un ambiente formativo avanzato progettato per offrire un’esperienza diretta sul funzionamento, l’assemblaggio e la manutenzione dei circuiti idraulici industriali. Riproduce condizioni reali di lavoro con apparecchiature professionali e tecnologie all’avanguardia, permettendo di simulare situazioni operative e di controllo legate alla meccanica dei fluidi, all’elettroidraulica e all’automazione industriale.

Obiettivi formativi:

• Comprendere il funzionamento dei sistemi idraulici e del controllo proporzionale.
• Saper leggere e interpretare schemi idraulici complessi.
• Acquisire capacità di assemblaggio e manutenzione dei circuiti.
• Sviluppare competenze di diagnostica e troubleshooting.
• Approfondire il controllo proporzionale e le regolazioni PID in ambito industriale.

Finalità didattiche:

• Stimolare l’apprendimento attivo attraverso la gestione diretta dei componenti.
• Fornire una panoramica completa delle tecnologie idrauliche proporzionali.
• Promuovere l’integrazione tra meccanica, elettrotecnica ed elettronica.
• Potenziare la consapevolezza sulla manutenzione e la sicurezza degli impianti.

Dotazioni del laboratorio:

Sistema didattico per il controllo del timone (opzionale)

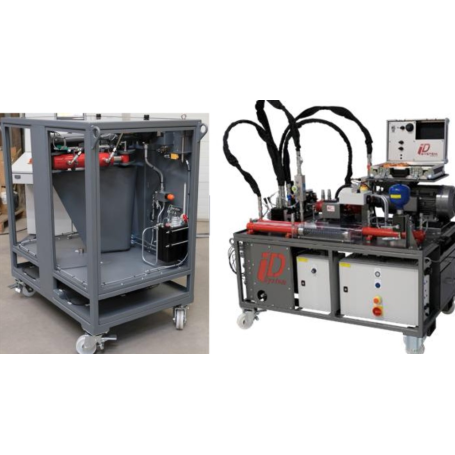

Telaio in acciaio con timone meccanico azionato da cilindri contrapposti, quadrante visivo e protezioni in Lexan.

Banco didattico a circuito aperto con valvola proporzionale PVG32

Sistema con motore da 5,5 kW, pompa a pistoni assiali, attuatori, sensori di posizione e velocità, componenti CETOP, Eaton-Vickers, Bosch Rexroth, ABB.

Kit proporzionale con scheda di controllo digitale

Valvole proporzionali, scheda PID programmabile, sensori e software per regolazioni in anello aperto e chiuso.

Kit di diagnostica

Componenti idraulici difettosi per simulare guasti e sviluppare competenze di manutenzione.

Data logger

Strumento portatile con sensori per registrare portata, pressione e temperatura.

Kit di analisi dell’olio

Microscopio digitale, filtri e strumenti di campionamento per valutare lo stato del fluido idraulico.

Esercitazioni pratiche:

Assemblaggio e smontaggio di circuiti idraulici seguendo schemi reali.

Taratura e regolazione di pressione, portata e velocità.

Controllo proporzionale con regolazioni PID e analisi dinamica.

Diagnostica di guasti simulati e interventi di manutenzione.

Analisi e monitoraggio dei dati con data logger e kit olio.

Tecnologie e consulenza:

Tecnologie utilizzate

Componenti CETOP e valvole proporzionali Danfoss PVG32.

Sensori di posizione e velocità, schede PID programmabili.

Data logger e kit di analisi dell’olio con microscopio digitale.

Servizi di consulenza

Supporto tecnico per installazione e avviamento.

Formazione personalizzata per docenti e studenti.
