Laboratorio Studio Motori Ibridi

Il laboratorio didattico sui motori ibridi nasce per fornire un’esperienza formativa completa e realistica, unendo analisi teorica e lavoro pratico su sistemi reali. Utilizzando strumentazioni avanzate e moduli didattici specifici, gli studenti approfondiscono il funzionamento dei sistemi di propulsione ibrida, l’interazione tra componenti elettriche e meccaniche e sviluppano competenze diagnostiche di alto livello.

Obiettivi principali:

• Acquisire conoscenza approfondita del powertrain ibrido e dei suoi componenti.
• Comprendere le logiche di gestione dei sistemi elettrici e a combustione.
• Utilizzare strumenti di diagnosi professionali per rilevare e risolvere guasti.
• Sviluppare competenze tecniche con simulazioni ed esercitazioni pratiche.
• Promuovere la manutenzione preventiva e l’efficienza energetica.

Finalità didattiche:

• Offrire un contesto tecnico-professionale allineato con l’industria automobilistica.
• Favorire l’apprendimento esperienziale su motori ibridi funzionanti.
• Integrare teoria e pratica per sviluppare competenze trasversali.
• Preparare all’uso di strumentazioni avanzate per diagnosi e manutenzione.

Dotazioni del laboratorio:

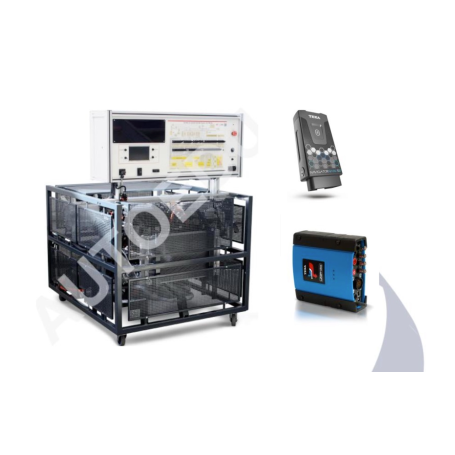

• Trainer didattico – Motore ibrido
• Powertrain Toyota benzina + elettrico su telaio mobile.
• Sistema THS-II con alimentazione, trasmissione, accumulo energetico, raffreddamento.
• Diagnostica tramite porta OBD a 16 pin, misurazioni elettriche, simulazione di oltre 50 guasti, climatizzazione automatica, schema elettrico integrato.
• Simulatore di guasti per il sistema di controllo motore
• Permette esercitazioni su anomalie simulate con componenti reali.
• Kit completo per la diagnosi
• Scanner OBD Bluetooth con supporto ISO, CAN, SAE.
• Software TGS3s con scansione centraline, registrazione dati, Freeze Frame, dashboard grafica, diagnosi Pass-Thru, schemi elettrici interattivi.
• Oscilloscopio 4 canali e multimetro ad alta precisione.

Esercitazioni pratiche:

• Analisi e mappatura del sistema ibrido con riconoscimento componenti, lettura schemi, misure elettriche.
• Diagnosi centraline elettroniche con scanner OBD, lettura/cancellazione codici guasto, test sottosistemi.
• Simulazione e risoluzione guasti con disconnessione connettori, interpretazione errori, uso software.
• Utilizzo dell’oscilloscopio per misurare segnali, analizzare forme d’onda, identificare anomalie su linee CAN.

Tecnologie e consulenza:

Tecnologie utilizzate

• Powertrain Toyota THS-II funzionante con centraline, climatizzazione e accumulo energetico.
• Strumentazione diagnostica avanzata con scanner OBD, software TGS3s e simulatore guasti.
• Oscilloscopio e multimetro per analisi segnali elettrici e diagnostica su reti e componenti.

Servizi di consulenza

• Installazione e configurazione delle attrezzature da parte di tecnici specializzati.
• Formazione specifica per docenti sull’utilizzo dei prodotti.
